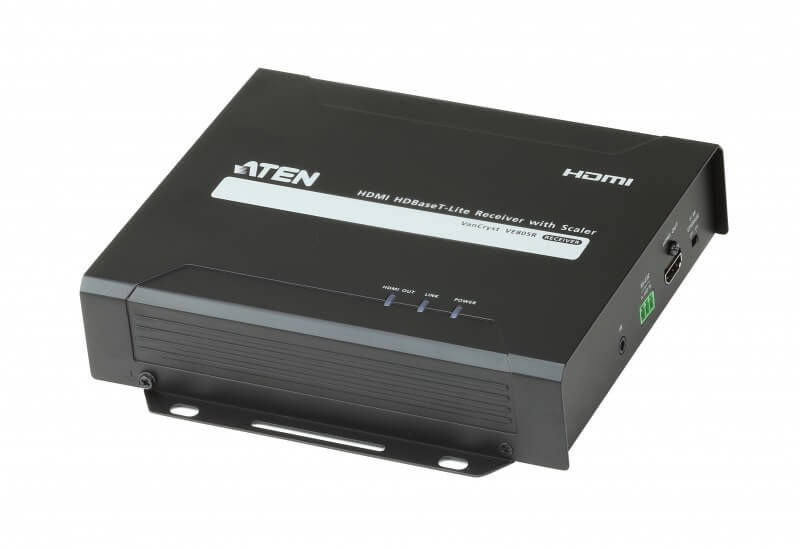

VE805R



VM8514(4ポートHDBaseT対応VM1600用出力ボード)用のHDBaseT Lite レシーバー(スケーラー内蔵)

HDBaseT Lite レシーバー(スケーラー内蔵)

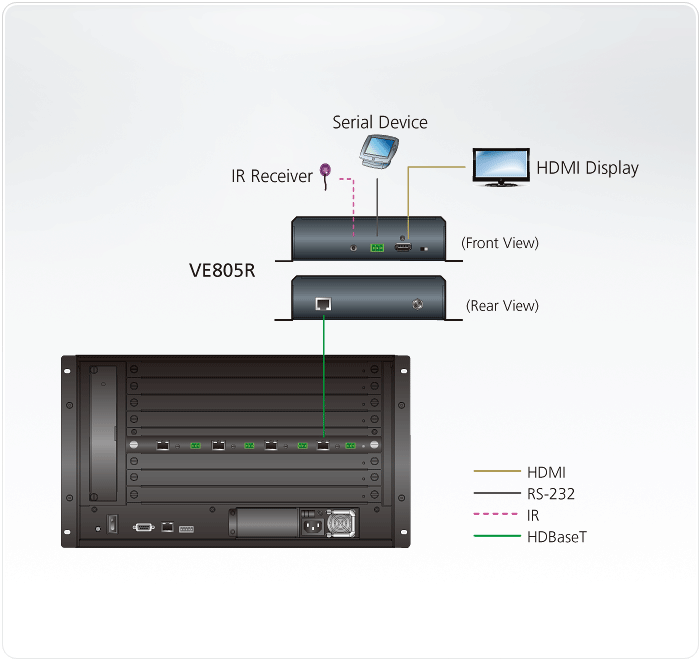

HDBaseT Class B規格に準拠し、VM8514とカテゴリ6a/7ケーブル1本で接続することで、HDMI信号を解像度1080pで最大70m延長できます。
入力機器の解像度を出力ディスプレイの実行解像度に合わせて表示できるスケーラー機能搭載。モジュール式マトリックス一チャーVM1600に搭載したVM8514と併用することで、ビデオウォール表示やフレームバッファによるシームレス切替を行うことができます。
RS-232およびIR信号パススルー機能に対応しているので、ソースデバイスやディスプレイデバイスを双方向通信によって制御できます。つまり、リモート側からローカル側にあるデバイス、またはローカル側からリモート側にあるデバイスを操作することができます。
※対応トランスミッター: VM8514


製品特長
VM8514用レシーバー
ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B)準拠
HDMI(3D、 Deep Color)、HDCP1.4準拠
アンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
双方向RS-232チャンネル(3pin) - シリアルターミナルおよびタッチパネルバーコードスキャナー等のシリアルデバイスを接続可能
解像度(延長距離) - カテゴリ6a/7ケーブル使用時は最大1080p(70m)、カテゴリ5e/6ケーブル使用時は最大1080p(60m)
スケーラー機能 - 出力ポートのインターフェースが異なっていてもスムーズにビデオウォールを構築可能
シームレス切替 - フレームバッファーによる継続的なビデオストリーム、0秒に近いリアルタイムな切替、安定した信号送信が可能※1
ビデオウォール機能 - VM1600に搭載されたわかりやすいWeb GUIを使用して、ビデオウォールの表示パターンをカスタマイズ可能※1
双方向IRチャンネル - IR送信は一度につき、一方向のみ対応※2
ウォールマウント用ブラケット一体化デザイン

※STPケーブルのご使用を推奨します。
※1 シームレス切替およびビデオウォール機能は、VM8514と併用した場合のみご使用いただけます。シームレス切替の最大解像度は1,920×1,200です。
※2 IR信号の全周波数は30kHzから60kHzまで対応しています。但し、本製品に同梱のIRレシーバーケーブルは、30kHzから56kHzまで対応しています。


仕様
機能 VE805R

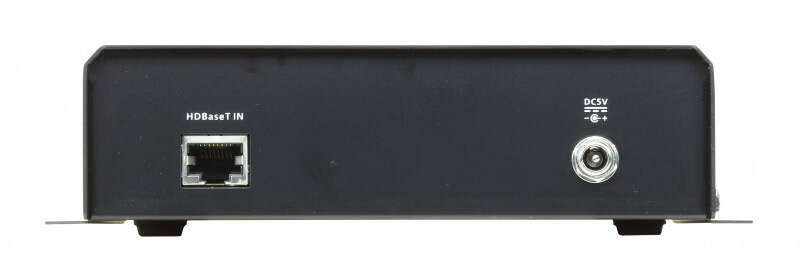

ビデオ入力 コネクター RJ-45×1
インピーダンス 100Ω
VM8514との最大距離 70m (カテゴリ6a/7ケーブル使用時)

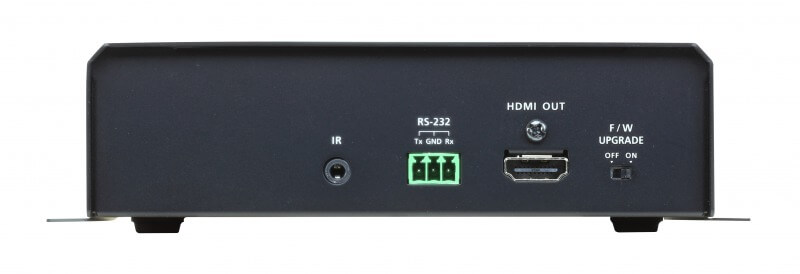

ビデオ出力 コネクター HDMIタイプAメス×1
インピーダンス 100Ω
ディスプレイまでの最大距離 2m
制御 RS-232 3極着脱式ターミナルブロック×1
IR ミニジャック×1
電源ジャック ロック式DC電源ジャック×1
LED 電源 グリーン×1
リンク オレンジ×1
HDMI出力 オレンジ×1
電源仕様(アダプター) 型番:0AD8-0F05-26EG
入力:AC 100〜240V 50〜60Hz
出力:DC5V / 2.6A
消費電力 9.5W
最大延長距離(解像度) カテゴリ6a/7ケーブル使用時: 70m (1080p)、カテゴリ5e/6ケーブル使用時: 60m (1080p)
最大解像度(延長距離) カテゴリ6a/7ケーブル使用時: 1080p (70m)、カテゴリ5e/6ケーブル使用時:1080p (60m)
最大データ転送速度 6.75Gbps
最大ピクセルクロック 225MHz
規格準拠 HDMI(3D、Deep Color)、HDCP1.4、HDBaseT(Class B)
動作環境 動作温度 0〜40℃
保管温度 -20〜60℃
湿度 0〜80%RH、結露なきこと
ケース材料 メタル
重量 830g
サイズ(W×D×H) 182×170×42mm
同梱品 電源アダプター×1
IRトランスミッター×1
IRレシーバー×1
ターミナルブロック×1
クイックスタートガイド×1



免責事項

1. 弊社製品は一般的なコンピュータのメインフレームおよびインターフェースの操作・運用・管理を目的として設計・製造されております。高度な動作信頼性と安全性が求められる用途、例えば軍事使用、大規模輸送システムや交通インフラの制御、原子力発電所、セキュリティシステム、放送システム、医療システム等における可用性への要求を必ずしも満たすものではございません。

2. キーボード、マウス、モニタ、コンピュータ等、弊社製品に接続されるクライアントデバイスは、それぞれベンダの独自技術によって開発・製造されております。そのため、これらの異なるデバイスを接続した結果、予期できない機器同士の相性問題が発生する可能性があります。また、機器の併用により、それぞれオリジナルで持つ機能を全て発揮できない可能性があります。異なる環境・異なる機器の組み合わせにより、機能面での使用制限が必要になる可能性があります。

3. 他社製品のKVMスイッチ、キーボード・マウスコンバータ、キーボード・マウスエミュレータ、KVMエクステンダー等との組み合わせはサポート対象外となりますが、お客様で自己検証の上であれば、使用を制限するものではありません。

4. 製品に対しての保証は、日本国内で使用されている場合のみ対象とさせて頂きます。

5. 製品やサービスについてご不明な点がある場合は、弊社テクニカルサポート部門までお問い合わせください。

* 掲載されている商品名・会社名などは、各社の商標ならびに登録商標です。
* 掲載した商品の仕様などは、予告なしに変更する場合があります。
* Copyright(C) ATEN Japan.jp is Published by ATEN Japan Co., Ltd. All rights reserved.

製造元 : ATEN
価格 : 79,200円(税抜72,000円)
