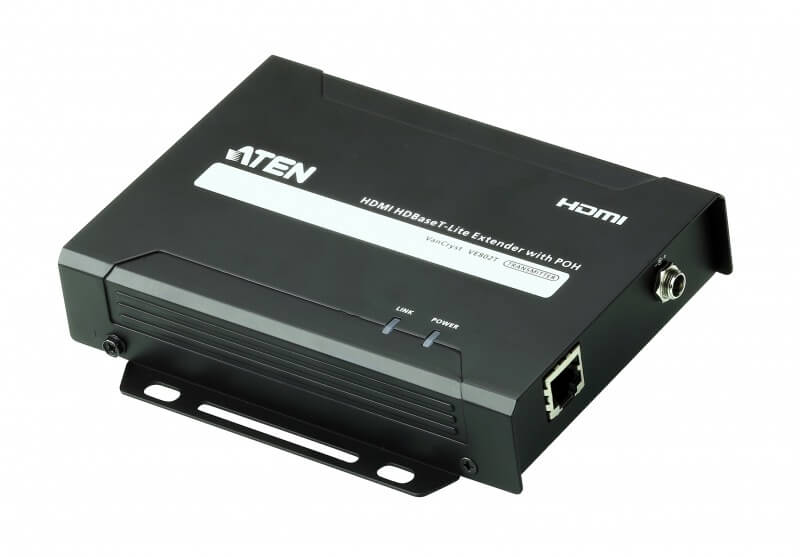

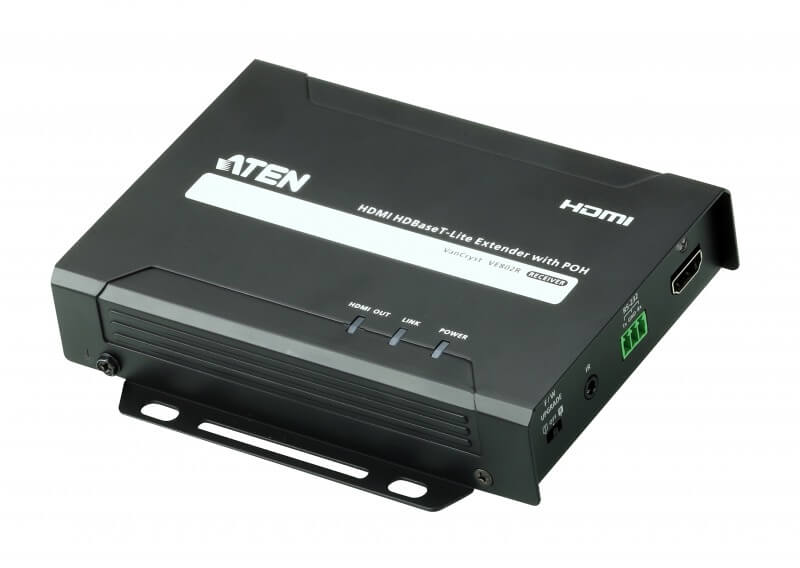

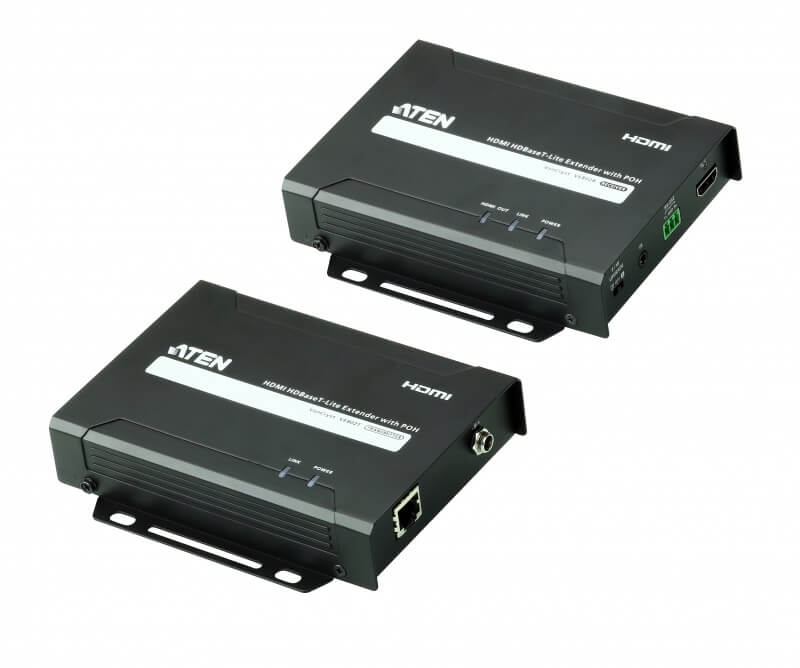

VE802



カテゴリ6a/7ケーブル1本で電源とHDMI信号を4k(60fps)解像度にて最大40m延長

HDMIツイストペアケーブルエクステンダー(4K対応POHタイプ)




VE802は、カテゴリ6a/7ケーブル1本で、電源と1系統のHDMI信号を解像度4K※1の場合は最大40m、解像度1080pでは最大70m延長できるHDMIツイストペアケーブルエクステンダーです。

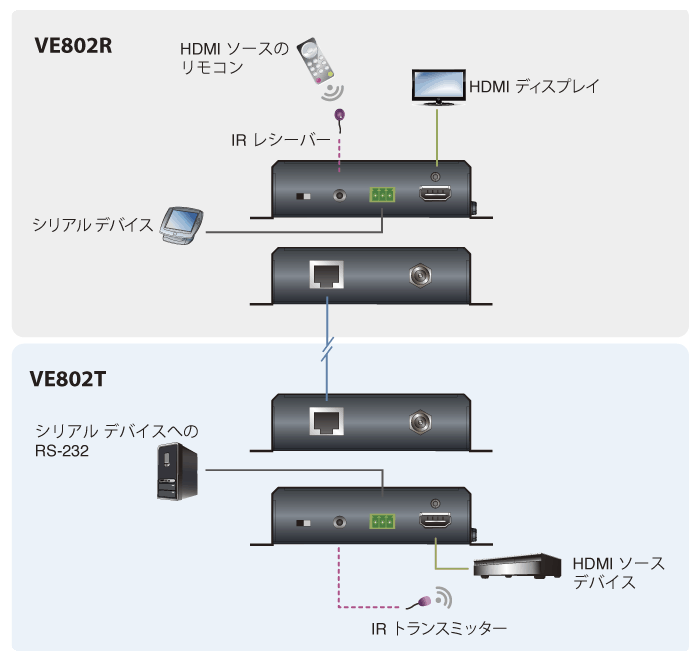

VE802は、RS-232およびIR信号パススルーに対応しているので、リモートユニット(VE802R)からHDMIソースデバイスを操作できる上に、ローカルユニット(VE802T)からHDMIディスプレイデバイスへアクセスすることもできます。IR信号は双方向に延長することが可能です。本製品は、ツイストペアケーブルを介して電源を供給できるPower over HDBaseT(POH)機能を搭載しているため、レシーバー側に電源アダプターを別途接続する必要はありません。さらに、本製品はHDMI(3D、Deep Color、4K解像度※1)およびHDCP※2準拠。
VE802は複合商業施設や商業アミューズメント施設等、高品質なHDMI映像を長距離延長する必要がある環境に最適な製品です。

※対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。

※2 モニターのHDCPのバージョンに依存します。



製品特長
ツイストペアケーブル1本で長距離伝送可能なHDBaseT(Class B)準拠
HDBaseTアンチジャミング - HDBaseT技術を使用して、高品質ビデオ送信の際の電波干渉を低減
Power over HDBaseT(POH)対応 - ツイストペアケーブルを介して、電源をトランスミッターからレシーバーまで長距離給電
EDIDエキスパート機能 - 自動でEDIDを最適化
解像度(延長距離) - カテゴリ6a/7ケーブル使用時:最大4K※1、1080p(70m)、カテゴリ5e/6ケーブル使用時:最大4K※1 (35m)、1080p (60m)
HDMI(3D, Deep Color, 4K※1)、HDCP※2、CEC準拠
双方向性RS-232チャンネル - シリアルターミナルやタッチパネルおよびバーコードスキャナー等のシリアルデバイスとの接続が可能
双方向性IRチャンネル対応(但し、IR通信は一度に付き1方向のみ対応)
ロック式電源ジャック - 電源アダプターの抜けを防止
ウォールマウント用ブラケット一体化デザイン
* STPケーブルのご使用を推奨します。
* ソースデバイスとの接続用HDMIケーブルは同梱されていませんので、型番2L-7D02H-1を別途ご購入ください。
※1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。

仕様
機能 VE802T VE802R
コンピューター接続数 1 -

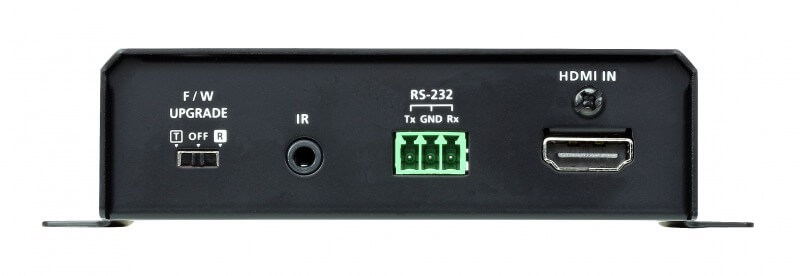

HDMI入力 コネクター HDMIタイプAメス×1 -
インピーダンス 100Ω -
ソースデバイスとの
最大距離
1.8m -

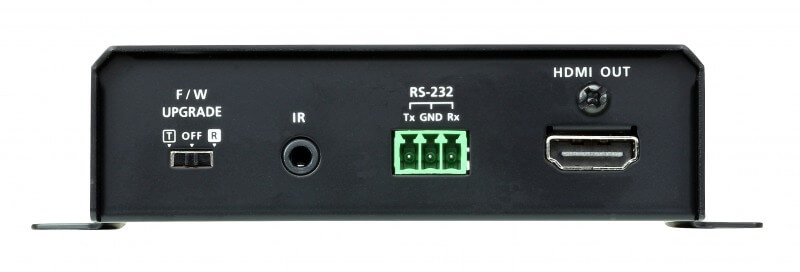

HDMI出力 コネクター - HDMIタイプAメス×1
インピーダンス - 100Ω
制御 RS-232 コネクター 3極着脱式ターミナルブロック×1
ボーレート/
プロトコル
ボーレート:19200、データビット:8、
ストップビット:1、パリティ:無、
フローコントロール:無
IR ミニステレオジャック×1

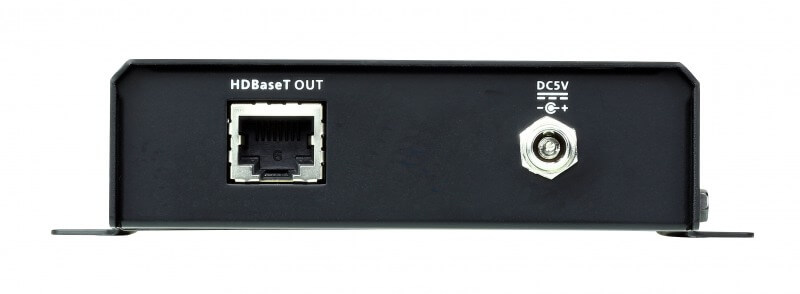

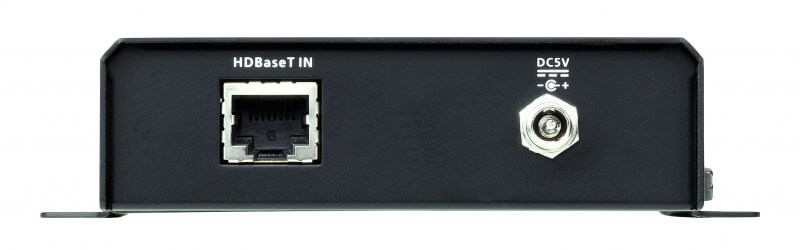

HDBaseT入力/出力ポート RJ-45×1
電源ジャック ロック式DC電源ジャック×1
LED 電源 グリーン×1
リンク オレンジ×1
HDMI出力 - オレンジ×1
(点灯:HDCP対応、
点滅:HDCP非対応)
電源仕様(アダプター) 型番:0AD8-0F05-26EG
入力:AC 100〜240V
     50〜60Hz
出力:DC5V / 2.6A
(オプション)
型番:0AD8-0F05-26EG
入力:AC 100〜240V
      50〜60Hz
出力:DC5V / 2.6A
消費電力 3.6W 4W
解像度/距離 カテゴリ6a/7ケーブル使用時:最大4K※1 (40m)、1080p(70m)
カテゴリ5e/6ケーブル使用時:最大4K※1 (35m)、1080p (60m)
規格準拠 HDMI(3D、Deep Color、4K※1)、HDCP※2、CEC
最大距離
カテゴリ6a/7ケーブル使用時: 最大70m (1080p)、40m(4K※1)
カテゴリ5e/6ケーブル使用時: 最大60m (1080p)、35m(4K※1)
最大データ転送速度 10.2Gbps
最大ピクセルクロック 340MHz
規格準拠 HDMI(3D、Deep Color、4K×2K)、HDCP、CEC
動作環境 動作温度 0〜50℃
保管温度 -20〜60℃
湿度 0〜80%RH、結露なきこと
ケース材料 メタル
重量 440g 460g
サイズ(W×D×H) 145×123×30mm
同梱品 VE802T用電源アダプター×1※3
IRトランスミッター×1
IRレシーバー×1
3極着脱式ターミナルブロック×2
クイックスタートガイド×1
※1 対応する4K解像度は、3,840×2,160@30Hz(4:4:4)、3,840×2,160@60Hz(4:2:0)、4,096×2,160@30Hz(4:4:4)、4,096×2,160@60Hz(4:2:0)です。
※2 モニターのHDCPのバージョンに依存します。
※3 レシーバー(VE802R)をVM1600と併用される場合は電源アダプターが必要になるため、電源アダプターが同梱されているVE802R単体をご購入ください。



免責事項

1. 弊社製品は一般的なコンピュータのメインフレームおよびインターフェースの操作・運用・管理を目的として設計・製造されております。高度な動作信頼性と安全性が求められる用途、例えば軍事使用、大規模輸送システムや交通インフラの制御、原子力発電所、セキュリティシステム、放送システム、医療システム等における可用性への要求を必ずしも満たすものではございません。

2. キーボード、マウス、モニタ、コンピュータ等、弊社製品に接続されるクライアントデバイスは、それぞれベンダの独自技術によって開発・製造されております。そのため、これらの異なるデバイスを接続した結果、予期できない機器同士の相性問題が発生する可能性があります。また、機器の併用により、それぞれオリジナルで持つ機能を全て発揮できない可能性があります。異なる環境・異なる機器の組み合わせにより、機能面での使用制限が必要になる可能性があります。

3. 他社製品のKVMスイッチ、キーボード・マウスコンバータ、キーボード・マウスエミュレータ、KVMエクステンダー等との組み合わせはサポート対象外となりますが、お客様で自己検証の上であれば、使用を制限するものではありません。

4. 製品に対しての保証は、日本国内で使用されている場合のみ対象とさせて頂きます。

5. 製品やサービスについてご不明な点がある場合は、弊社テクニカルサポート部門までお問い合わせください。

* 掲載されている商品名・会社名などは、各社の商標ならびに登録商標です。
* 掲載した商品の仕様などは、予告なしに変更する場合があります。
* Copyright(C) ATEN Japan.jp is Published by ATEN Japan Co., Ltd. All rights reserved.

製造元 : ATEN
価格 : 78,540円(税抜71,400円)
