2L-BU5EXXXシリーズ
2L-BU5EXXXシリーズ
拡大画像

2L-BU5EXXXシリーズ

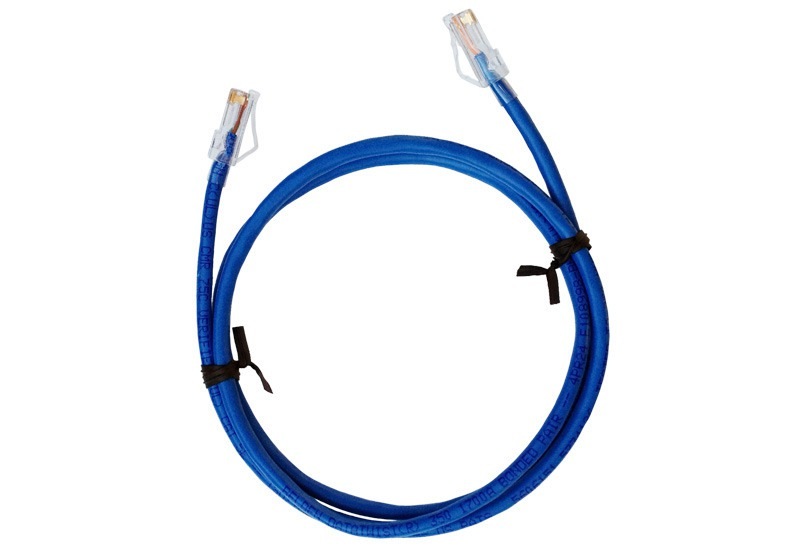

KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクタ付) 1〜300m

BELDEN社製!長距離延長でも安定した信号を伝送可能

  • Cat5e
  • RJ-45
  • 1〜300m
  • UTP
  • Bonded-Pair
2L-BU5E001(1m)は BELDEN社製 Bonded-Pairケーブル「1700A」を使用したUTPケーブルです。 Bonded-Pairケーブルはペア同士が融着、撚り加工されており、一般的なUTPケーブルに比べ、アナログ信号を転送する際の「滲み」や「ゴースト」に対して効果があります。 KVMスイッチとの接続や、KVMエクステンダー、ビデオエクステンダーなどとの組み合わせに最適です。

同梱品
  • なし

製品型番
1m2L-BU5E00120m2L-BU5E020100m2L-BU5E100
2m2L-BU5E00230m2L-BU5E030150m2L-BU5E150
3m2L-BU5E00340m2L-BU5E040200m2L-BU5E200
5m2L-BU5E00550m2L-BU5E050250m2L-BU5E250
10m2L-BU5E01060m2L-BU5E060300m2L-BU5E300
製造元 : ATEN
価格 : 円(税抜円)
KVMスイッチ/延長器専用 Cat5e UTPケーブル(RJ-45コネクタ付) (1〜300m)
数量

ケーブル長

特長

  • BELDEN社製 Bonded-Pairケーブル 1700Aを使用
  • カテゴリー5e ストレートケーブル
  • 出荷前全数検品(導通/瞬断/耐圧/絶縁)※100m以上:導通のみ
  • RoHS対応
コネクター
ネットワークRJ-45 オス×2
ケーブル長1〜300 m
ケーブルタイプBELDEN 1700A
Bonded-Pair Cable


■ 2L-BU5Exxxシリーズ Cat5e UTPケーブル特長
・BELDEN製1700A Cat5eケーブルは「Bonded-Pair(ペア線/ボンド融着)」を採用致しております。(一般的なCat5eケーブルは、ペア線を単純にツイスト化しているだけ)

一般的なCat5eケーブルと比較して、大きく2つの特長がございます。

■ 1. リターン・ロス現象対策
・一般的なツイスト・ペアは、ペア線間が崩れることにより、ギャップが生じてきます。*図1参照
その場合、インピーダンスのミスマッチが発生し、中を流れる信号が反射してしまい、本来の進行方向とは逆方向へ向かってしまう現象=リータン・ロスとなります。
・Bonded-Pairは、ペア線の崩れを防止し、リターン・ロス発生を軽減しております。*図2参照

Unbonded-Pair Bonded-Pair
図1. ギャップ発生時のリターン・ロス現象 図2. Bonded-Pairによる、シグナルの正常化
(インピーダンスミスマッチの解消)
■ 2 .外部ノイズ現象対策
・本来、ツイスト・ペア線は、外部からの電子ノイズをキャンセル・アウトする様にデザインされていますが、一般的なツイスト・ペアは、ペア線間のギャップが生じてきた際に、外部ノイズを拾ってしまう可能性があります。*図3参照
・Bonded-Pariは、ペア線の崩れを防止し、外部ノイズの影響を軽減しております。*図4参照
Unbonded-Pair Bonded-Pair
図3. ギャップ発生時の外部ノイズ影響 図4. Bonded-Pairによる、シグナルの正常化
(対外部ノイズへの耐性強化)
例) ケーブル折り曲げ時
Unbonded-Pair Bonded-Pair
このような現象がケーブル上にて、複数個所で発生した場合、パフォーマンスに深刻な影響を及ぼす可能性がございます。
BELDEN 1700A ケーブルは、解決策として「Bonded-Pair」を開発し、ギャップにより発生するリターン・ロス/外部ノイズ問題を解決致します。

  • BELDEN社製 Bonded-Pairケーブル「1700A」を使用したUTPケーブルです。

  • Bonded-Pairケーブルはペア同士が融着、撚り加工されており、一般的なUTPケーブルに比べ、アナログ信号を転送する際の「滲み」や「ゴースト」に対して効果があります。
