VE1843A

HDMI / USB トランシーバー(4K60p & HDBaseT3.0 & PoH 対応)

1本のCat 6aで4K60p HDMI映像・制御・USB・電源を延長。Tx/Rx切替対応で柔軟に構成できるHDBaseT3.0トランシーバー

  • HDMI
  • RJ-45
  • USB 2.0
  • 最大4096×2160@60Hz(4:4:4)
  • 4K HDR
  • HDCP 2.2/2.3準拠
  • HDBaseT3.0

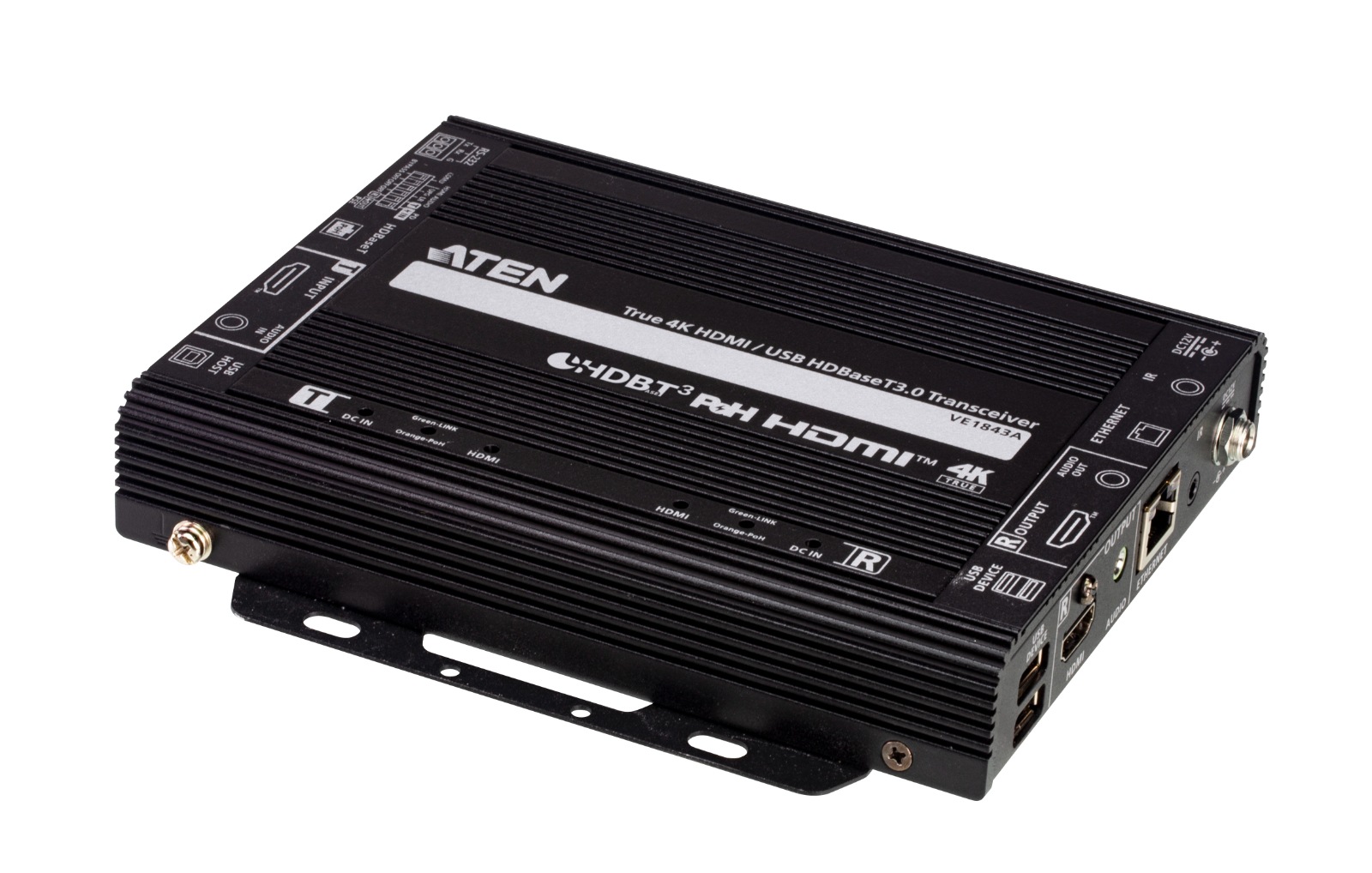

VE1843Aは、トランスミッターとレシーバーの機能を1台に統合したビデオトランシーバーです。HDBaseT™ 3.0テクノロジーで設計された本製品は、1本のCat 6aケーブルを通じて、4K60pの非圧縮HDMI信号を1msec以下の超低遅延で最大100m延長します。また、1080p信号はロングリーチモード使用時に最大150mまで延長できます。
さらに、本製品は双方向PoH(Power over HDBaseT)に対応し、DIPスイッチの設定により、送信側・受信側のいずれからでも対向ユニットへ給電できます。非圧縮HDMI映像、双方向IR、RS-232、ギガビットイーサネット、独立ステレオオーディオ、USB 2.0、PoH(双方向)を1本のCat 6aケーブルに統合し、1対1の延長からマトリックス構成まで柔軟に対応します。
デジタルサイネージ、会議室、講義室、展示空間など、高い映像品質とリアルタイム性が求められるAV環境での活用に適したモデルです。

同梱品
  • 電源アダプター×1
  • 電源コード×1
  • IRレシーバー×1
  • IRトランスミッター×1
  • USBケーブル×1
  • クイックスタートガイド×1

×売り切れ

価格:107,800 円 (税抜 98,000 円)

HDMI / USB トランシーバー(4K60p & HDBaseT 3.0 & PoH 対応) VE1843A

数量

特長

高性能ビデオとHDBaseT™ 3.0機能

  • 解像度 - 最大4096×2160@60Hz(4:4:4)、HDR、HDR10+、Dolby Vision対応
  • 非圧縮4K60p HDMI信号を1本のCat 6aケーブル*で超低遅延のまま最大100m延長(ロングリーチモードでは1080p信号を最大150m延長可能)
  • HDBaseT™ 3.0規格準拠 - 非圧縮HDMIビデオ、フルレンジIR、双方向RS-232、ギガビットイーサネット、独立ステレオオーディオ、電源、USB 2.0信号をバイパス伝送
  • 最大240Hzの高リフレッシュレートに対応
  • HDMI(3D、Deep Color、4K60p)、HDCP 2.3準拠
  • HDMIローカル出力対応 - ローカル側での映像監視に便利

多彩な統合・管理制御

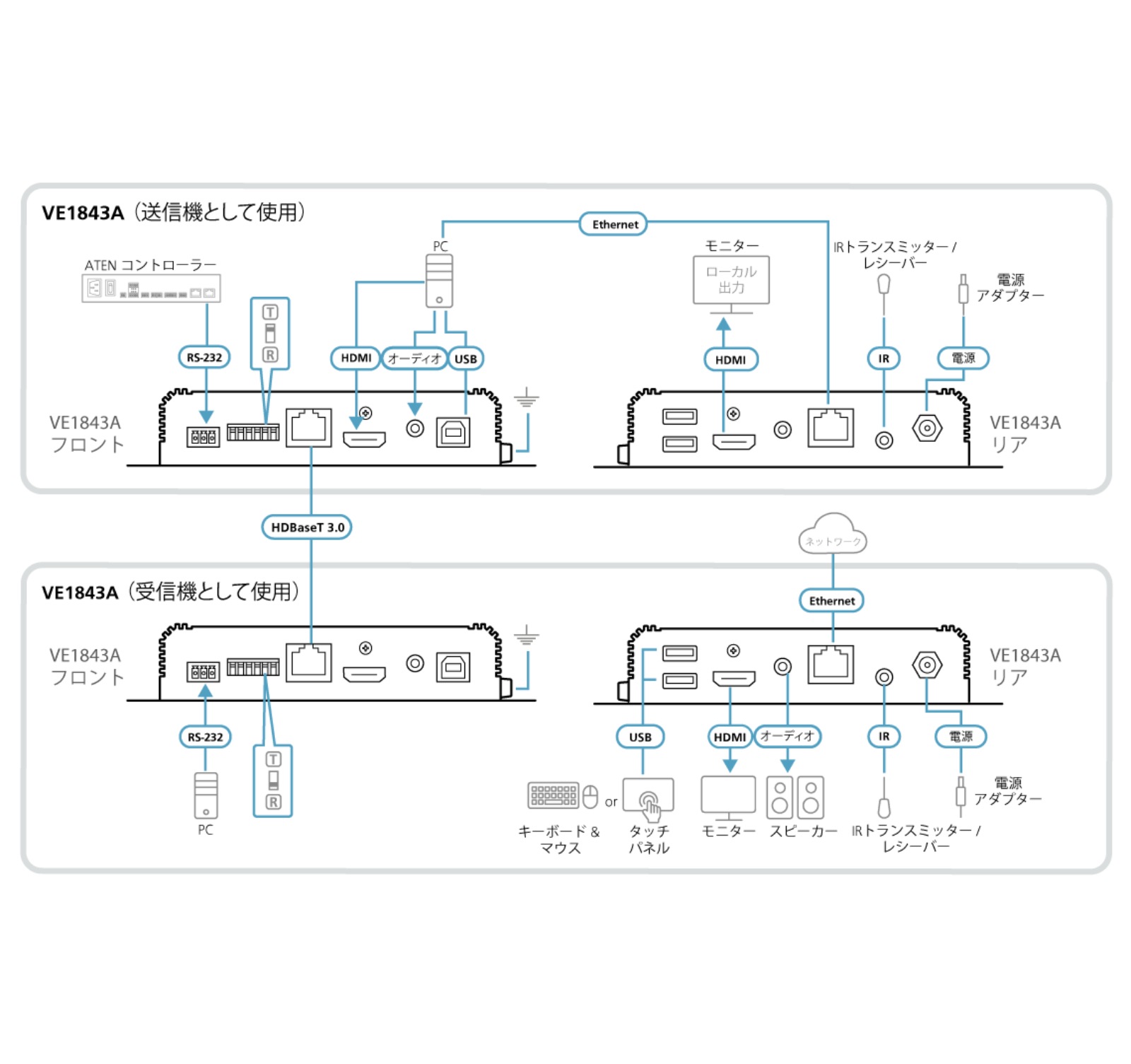

  • 柔軟な構成が可能 - 構築環境に応じて送信機または受信機として設定可能
  • HDMIオーディオのエンベッド/ディエンベッドに対応
  • 双方向PoH(Power over HDBaseT)対応 - 送信器・受信機のどちらからでも対向側へ給電可能(被給電側に電源アダプターを接続して冗長電源としても利用可能)
  • 独立ステレオオーディオおよびUSB 2.0信号チャネルのバイパス機能
  • USB 2.0規格準拠により幅広いUSB周辺機器と互換
  • HDBaseT接続状態(LINK)およびHDMI信号ステータスをLED表示
  • ファームウェアアップグレード対応

高い信頼性と容易な設置性

  • ファンレス・フィンヒートシンク構造 - 過熱、ファン故障、ノイズを防ぎ、耐久性と信頼性を向上
  • 8KV / 15KV ESD保護機能搭載
  • プラグアンドプレイ - ソフトウェアやドライバー不要
  • ラックマウント対応 - 業務用AVラックへの設置に最適
三年保証 HDR 4k HDMI

仕様

ビデオ入力
インターフェースHDMI Type-A メス×1(Black)
インピーダンス100 Ω
最大距離5 m

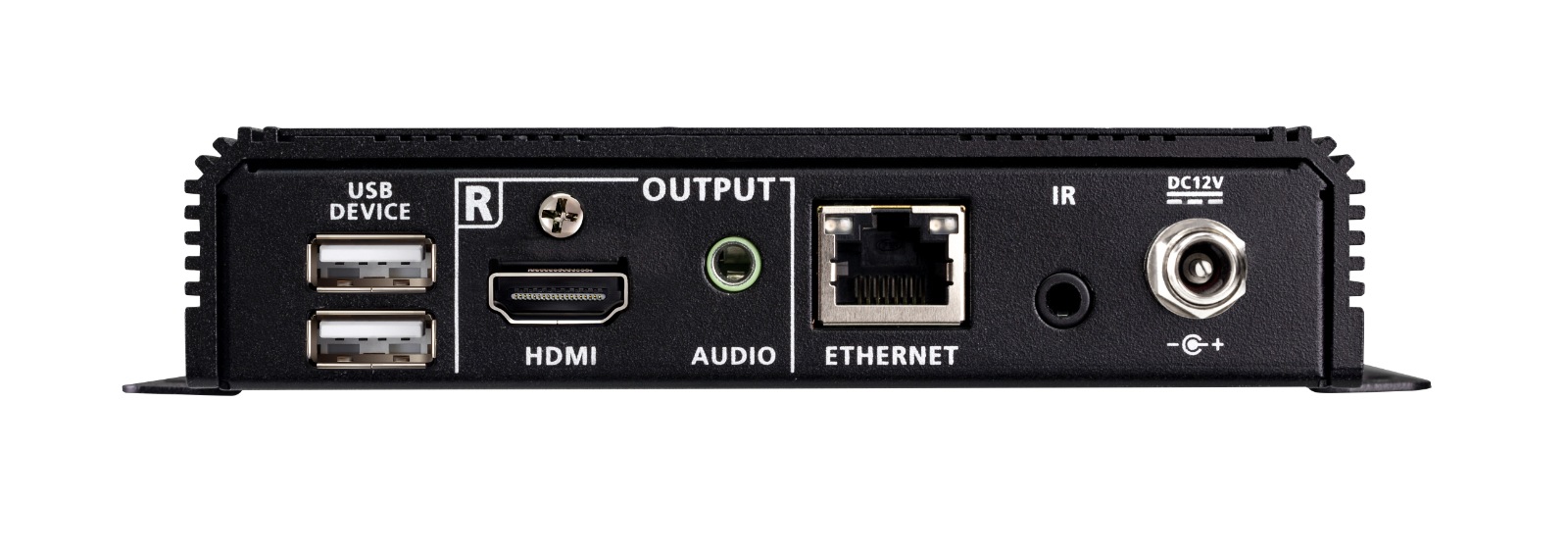

ビデオ出力
インターフェースHDMI Type-A メス×1(Black)
インピーダンス100 Ω
最大距離5 m
ビデオ
最大データ伝送速度18 Gbps(レーンあたり6Gbps)
最大ピクセルクロック600 MHz
規格準拠HDMI(3D、Deep Color、4K60p)、4K HDR
HDCP 2.2/2.3準拠
CEC*

*CEC信号は送信機ユニットから受信機ユニットにのみ伝送されます。
ローカル側のHDMI出力へは伝送されません。
最大解像度4096×2160@60Hz(4:4:4)
3840×2160@60Hz(4:4:4)
最大解像度/延長距離最大4K×2K @ 60Hz(4:4:4) @100m(HDBaseT™ 3.0 認定 Cat 6a U/FTPケーブル*)
ロングリーチモードで最大1080p@150m(Cat 6/6a以上のケーブル)
*注意:詳しくは製品ページの「互換ケーブル」セクションを参照してください。
オーディオ
入力HDMI Type-A メス×1(Black)
ステレオオーディオ×1(ステレオミニジャック メス、Green)
出力HDMI Type-A メス×1(Black)
ステレオオーディオ×1(ステレオミニジャック メス、Green)
コネクター
ユニット間接続RJ-45 メス×1
電源ロック式DC電源ジャック×1(Black)
RJ-45 メス×1、PoH(PD:被給電/PSE:給電)対応
制御
RS-232チャンネルコネクター:3極ターミナルブロック×1
ボーレート:19200、データビット:8、
ストップビット:1、パリティ:なし、フロー制御:なし
IRチャンネルステレオミニジャック メス×1(双方向、Black)
30K〜56KHz フルレンジ伝送
イーサーネットチャンネルGbE×1(RJ-45 メス)
USBチャンネルUSB 2.0 Type-B メス×1(White、ホスト)
USB 2.0 Type-A メス×2(White、デバイス)
伝送データ帯域幅:最大300Mbps
消費電力DC12V:5.66W:97BTU/h
DC12V:6.13W:99BTU/h

注意:
● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。
● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
電源
Power over Ethernet(PoE)DC12V:6.13W

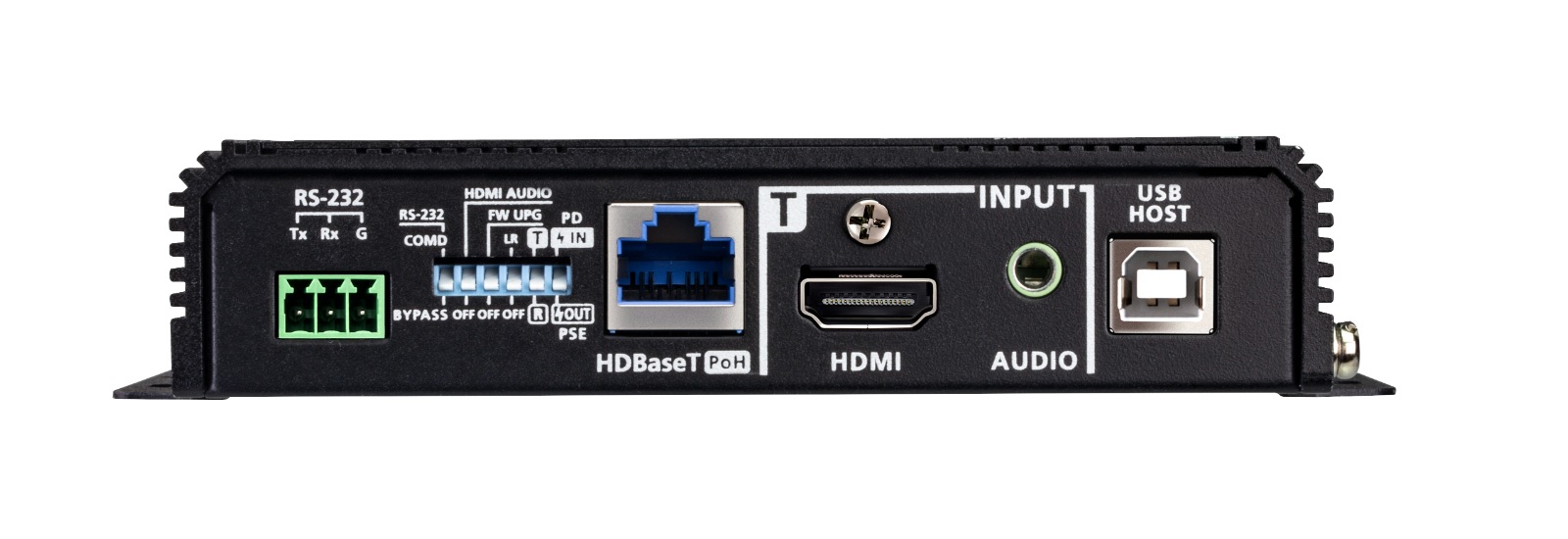

スイッチ
選択スライドスイッチ×1 - Tx(トランスミッター)/ Rx(レシーバー)選択
モード選択スライドスイッチ×1(HDMIオーディオエンベッドまたはディエンベッドON/OFF)
スライドスイッチ×1(PoH (PSE:給電 / PD:被給電))
スライドスイッチ×1(RS-232コマンドまたはバイパスモード選択)
ファームウェアアップグレードスライドスイッチ×1(ON/OFF)
ロングリーチモードスイッチスライドスイッチ×1(ON/OFF)
LED
電源Tx:DC入力×1(Green) & PoH×1(Orange)
Rx:DC入力×1(Green) & PoH×1(Orange)

注意:Tx/Rx の LED は、DC入力またはPoHのどちらで給電されているかによって点灯位置が変わります。
リンクTx ×1(送信機、Yellow Green)
Rx ×1(受信機、Yellow Green)
ビデオ出力Rx HDMI出力×1(受信機、Orange)
ビデオ入力Tx HDMI入力×1(送信機、Orange)
動作環境
動作温度0〜40°C
保管温度-20〜60°C
湿度0〜80%RH、結露なきこと
本体
ケース材料メタル
重量0.64 kg
サイズ(W×D×H)170.5×150.9×30.0mm
同梱品電源アダプター×1
電源コード×1
IRレシーバー×1
IRトランスミッター×1
USBケーブル×1
クイックスタートガイド×1
