トップ > コントロールシステム > 拡張ボックス > VK224

VK224 VK224 VK224 VK224
VK224 VK224 VK224 VK224
拡大画像

VK224

4ポートシリアル拡張ボックス

ATENコントロールシステムに双方向通信対応のRS-232/422/485シリアルポートを4ポート増設可能

  • RS-232C/422/485
  • RJ-45
  • ファームウェアアップグレード
  • PoE対応

VK224は、ATENコントロールシステムのハードウェアであるVK2100コントロールボックスに搭載したシリアルポート数以上のシリアルデバイスを接続したい場合に、双方向通信対応のシリアルポート(RS-232/422/485)を4ポート増設できる拡張ボックスです。本製品はネットワーク接続を介して、VK2100コントロールボックスに接続するため、イーサネット接続が利用可能な場所であれば、どこにでもシリアルデバイスを設置することができます。

同梱品
  • ラックマウントキット×1
  • クイックスタートガイド×1

価格 : 53,020円(税抜48,200円)
4ポートシリアル拡張ボックス
数量


特長

  • ATENコントロールシステムに双方向通信対応のRS-232/422/485シリアルポートを4ポート増設可能
  • 1台のVK2100コントロールボックスに対して、最大8台接続可能
  • 配線の負担を軽減し、任意の場所に設置可能 - VK2100コントロールボックスとはイーサネットを介して接続するため、ネットワーク接続が可能な場所であれば、任意の場所に機器を設置可能
  • VK2100コントロールボックスとはIDスイッチでペアリングを行うため、ネットワーク設定が容易
  • 電源アダプターまたはPoEからの給電に対応
  • USBメモリーまたはWebを介したファームウェアアップグレードが可能

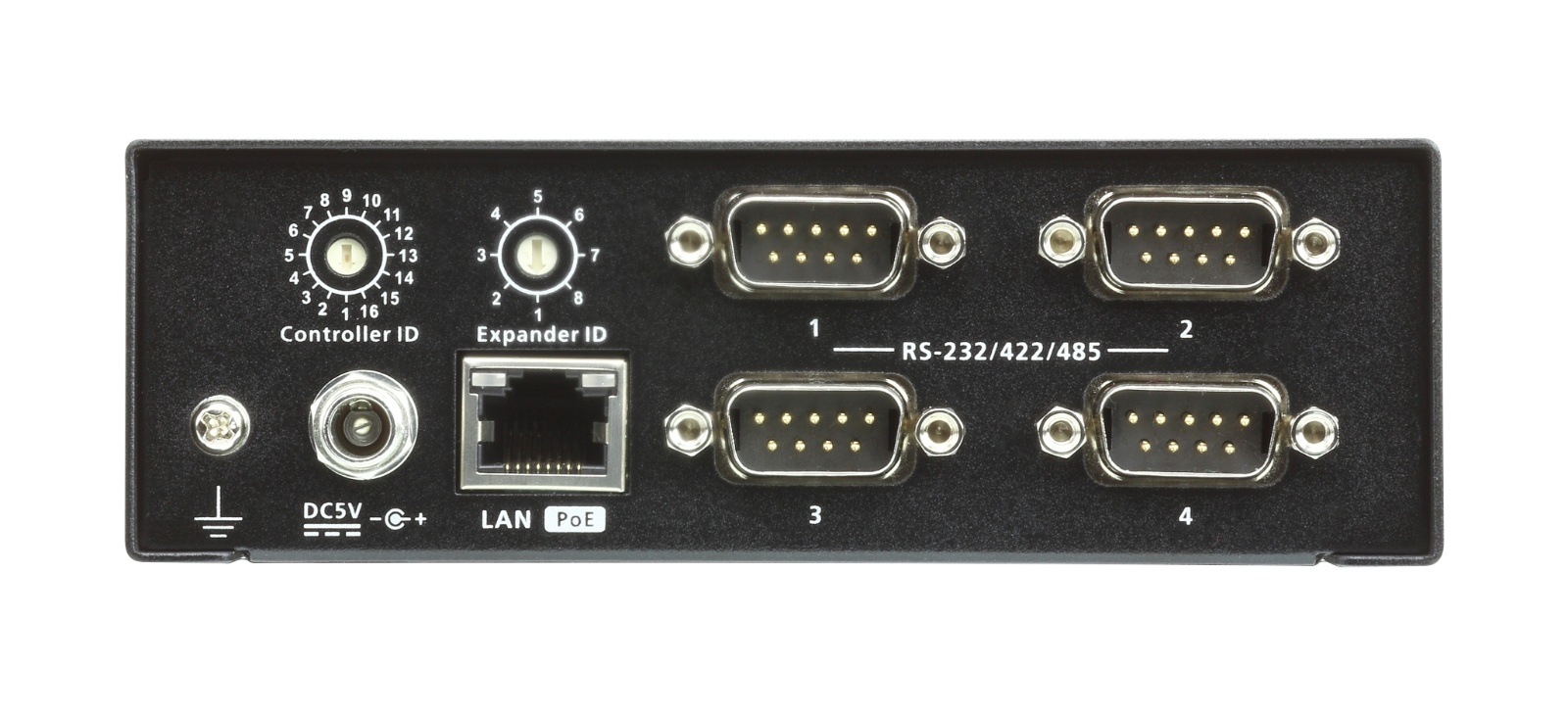

インターフェース
シリアル• 双方向通信(RS-232/422/485から選択)×4
(DB-9ピンオス×4、ピンアサインによる設定)
 – ボーレート:300〜115200(デフォルト:9600)
 – データビット:8(デフォルト)、7
 – ストップビット:1(デフォルト)、2
 – パリティ:無(デフォルト)、偶数、奇数
 – フローコントロール:無(デフォルト)、 RTS/CTS

RS-232RS-422RS-485
Pin2: RXPin 1:RX-Pin3:D+
Pin3: TXPin 2: RX+Pin 4:D-
Pin 5: GNDPin 3: TX+
Pin 7: RTSPin 4: TX-
Pin 8: CTSPin 5: GND
イーサネット• RJ-45×1(10/100 Base-T)
- 対応プロトコル:ICMP、TCP/IP、DHCP、HTTPS、SSH
- DHCP対応、30秒以内にIPが割り当てられない場合は、下記のデフォルトIP設定を適用
デフォルトIP: 192.168.0.60
デフォルトサブネットマスク: 255.255.255.0
スイッチ
コントローラーID16セグメントスイッチ×1
拡張ボックスID8セグメントスイッチ×1
リセットボタンピンホール型スイッチ×1
USBUSBタイプA×1(ファームウェアアップグレード専用)

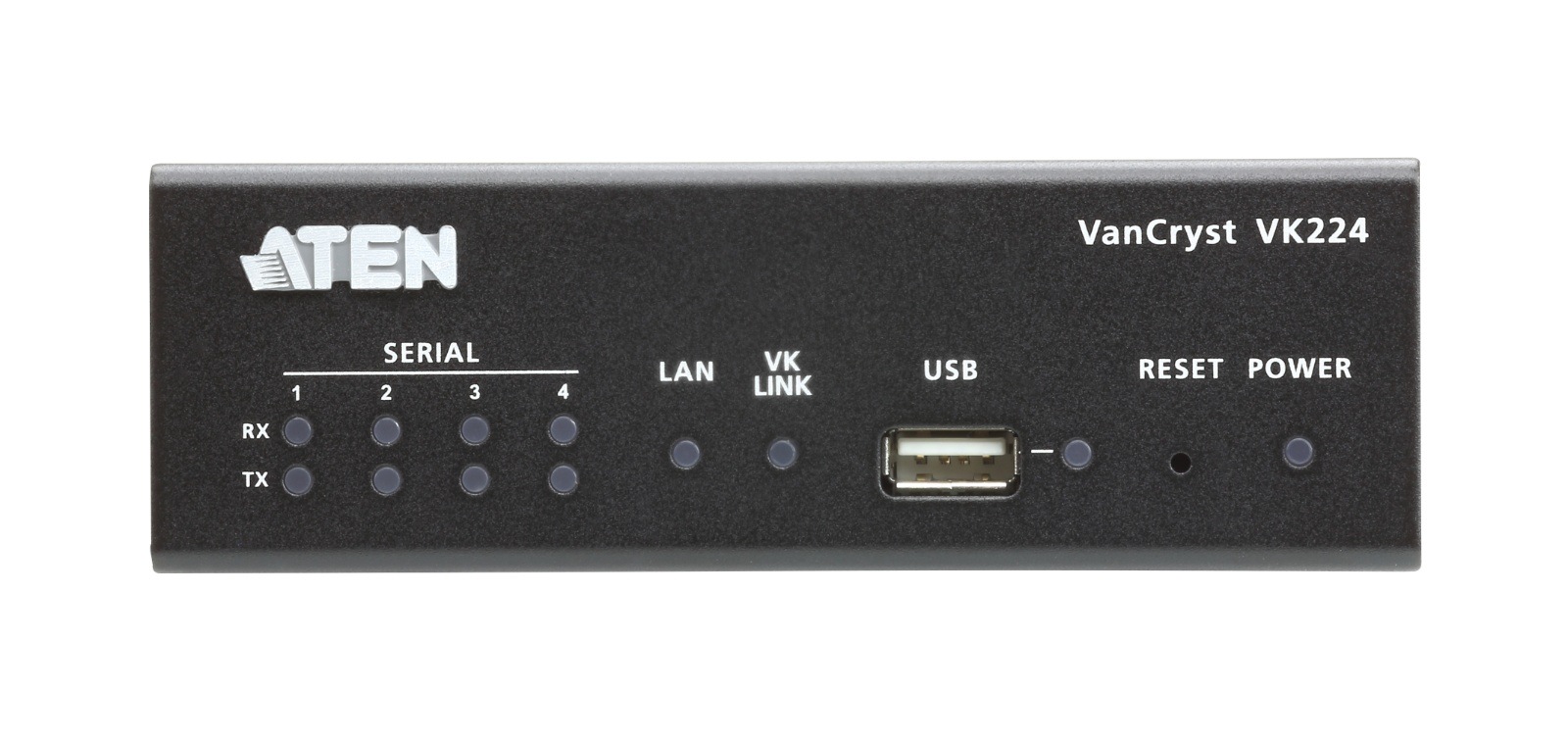

LED
シリアルRX:グリーン×4
TX:グリーン×4
リンクグリーン×1
USBグリーン/オレンジ×1
電源グリーン×1
デュアル電源PoEまたは電源アダプター
電源入力
電源アダプター(オプション)
入力:AC 100〜240V 50/60Hz
出力:DC5V 2.6A

アダプター型番はサポート&ダウンロードの「電源アダプター対応表」ページをご覧ください。
コネクター
電源ロック式DC電源ジャック×1
消費電力DC5V:3.8W:28BTU
DC48V:4.75W:33BTU
動作環境
動作温度0〜50℃
保管温度–20〜60℃
湿度0〜80% RH、結露無きこと
電源
出力DC5V 1.2A
ケース
ケース材料メタル
重量0.45 kg ( 0.99 lb )
サイズ(W×D×H)130×76×42 mm
同梱品ラックマウントキット×1
クイックスタートガイド×1
