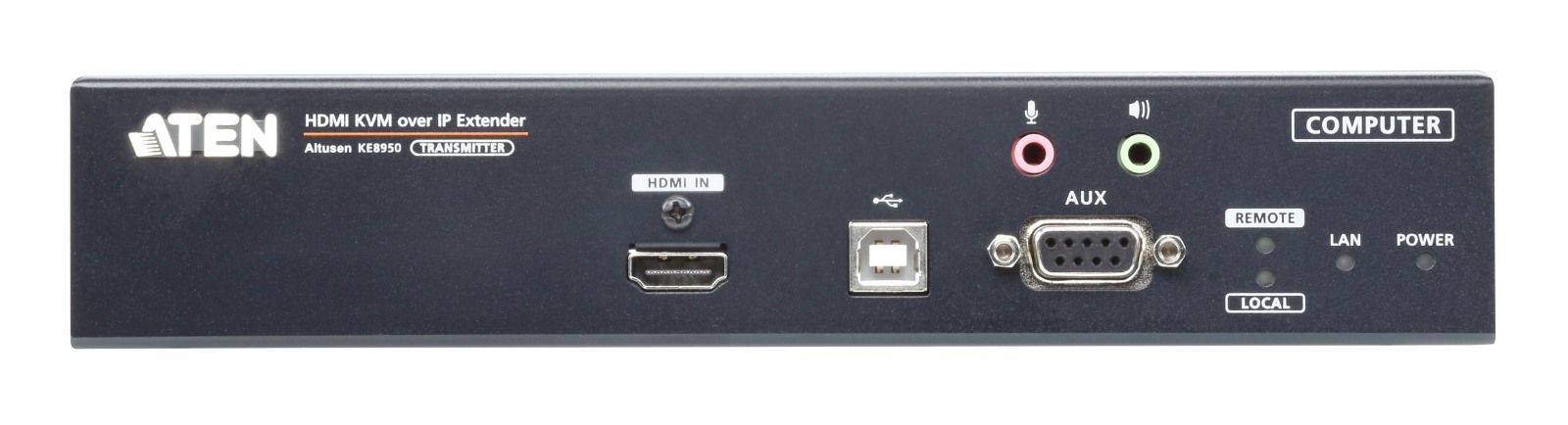

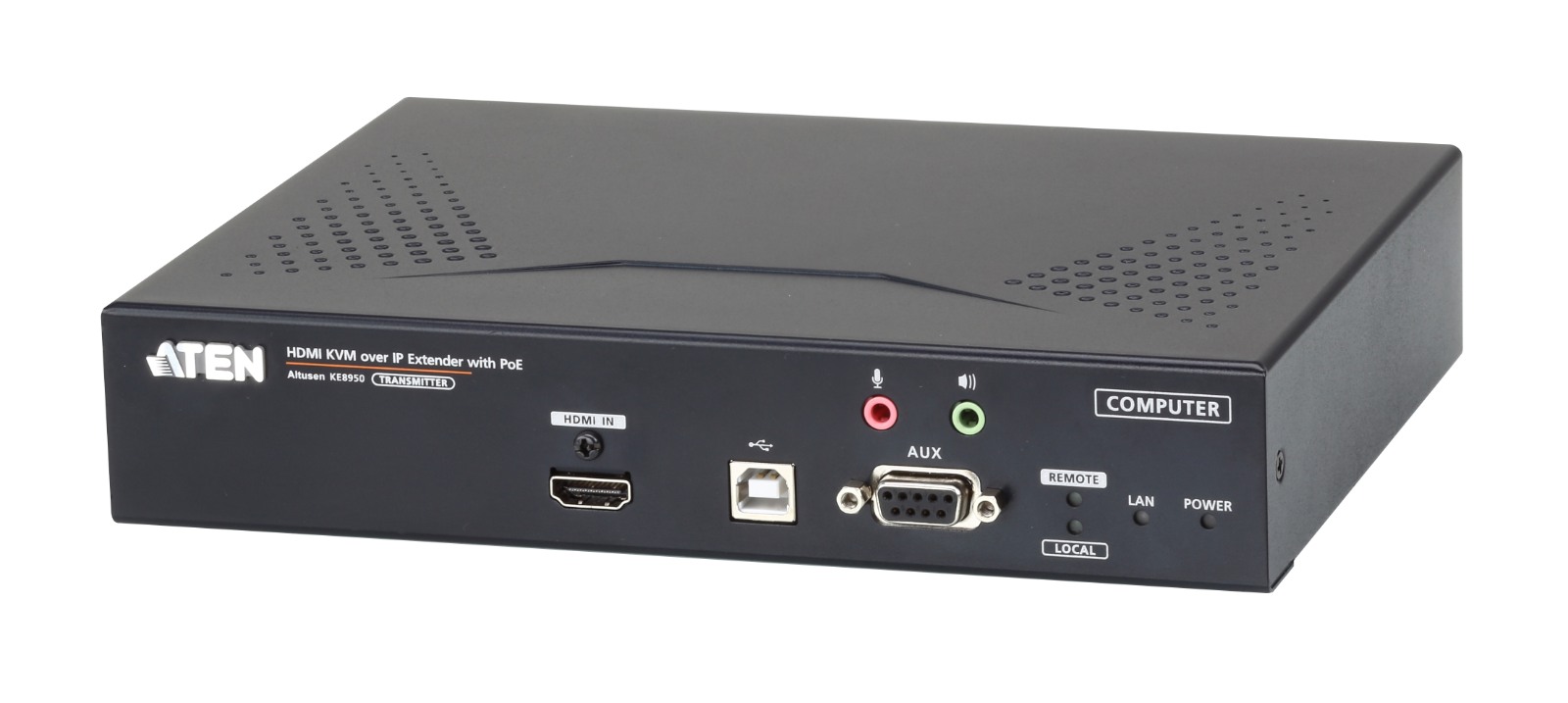

KE8950T
HDMIシングルディスプレイIP-KVMエクステンダー（4K対応）
イントラネット経由でUSBコンソールとHDMIディスプレイを延長
- HDMI1.4a
- 最大3,840×2,160@30Hz(4:4:4)
- マルチスクリーンコントロール
- HDCP1.4
- EDID
- ビデオウォール対応
- ホットプラグ
- ラックマウント
- バーチャルメディア
*KEシリーズは現在セット販売を行っておりません。トランスミッター・レシーバーはご希望台数ごとにカートに入れご購入をお願いいたします。
KE8950はPCのコンソール（USBキーボード/マウス・HDMIモニター）をイントラネット経由で延長できるHDMI対応IP-KVMエクステンダーです。本製品は4K解像度※1対応。さらに1Gbps SFPファイバーモジュールに対応しているため、光ファイバー回線を経由した延長接続も可能です。KE8950はPCを接続するトランスミッター(KE8950T)とコンソールを接続するレシーバー（ユーザーステーション）(KE8950R)から構成されます。各ユニットには固有のIPアドレスが割り当てられるので、1対1、1対多、多対1、多対多での通信ができます。トランスミッターとレシーバー（ユーザーステーション）はカテゴリ5e/6ケーブルを使用して直接接続することも、ハイスピードネットワークや光ファイバー回線を使用したLANを経由して接続することもできます。
さらに、本製品で使用するKEマトリックスマネジャーソフトウェア（CCKM）は、ユーザー名/パスワード認証機能を搭載し、同一サブネット上にあるKEシリーズ製品全てを自動検知して切替・共有ができます。他にネットワーク越しに本製品を簡単に設定したり、マルチディスプレイの環境設定や映像のグループ化、プロファイルスケジューリング機能等も利用したりできます。本製品はデータ通信のセキュリティをより強化するため、AES暗号化やRADUIS、LDAP、AD等のリモートユーザー認証機能を搭載。ケーブルの種類(ストレート/クロス)を自動判別するAuto-MDIX機能やOSD、RS-232にも対応しています。
KE8950とKEシリーズ製品およびKEマトリックスマネジャーソフトウェア（CCKM）を組み合わせたATENのIP-KVMマトリックスシステムは、データセンターに限らず、テレビ局やポスプロ等の放送業界、コントロールルーム、工場等の幅広い分野において、PCとコンソールを任意の場所に距離を気にすることなく設置したい場合に、ご活用いただけます。
* KEマトリックスマネジャーソフトウェア「CCKM」のライトバージョンのダウンロードは、CCKMページ内「サポートとダウンロード」から適切なOSに応じてソフトのダウンロードをお願い致します。
※1 対応4K解像度は、最大3,840×2,160@30Hz(4:4:4)、24ビット色深度です。
注意：KEを９台以上（T+Rの合計）ご使用の場合は、有償版CCKMが必要となります。
- 同梱品
-
【KE8950T】
- KVM（HDMI、USB、オーディオ）ケーブル×1（1.8m）
- 電源アダプター×1
- HDMIケーブル抜け防止ホルダー（型番:2X-EA12)×1
- フットパッドセット×1
- KE8950T用マウントキット×1
- クイックスタートガイド×1
【KE8950R】
- 電源アダプター×1
- HDMIケーブル抜け防止ホルダー（型番:2X-EA12)×1
- クイックスタートガイド×1
 |
2285pt |
GMOポイントは
ショッピングモールやサービスの垣根なく
多くのネットショップや複数のサービスで
利用する事ができる共通ポイントです。
特長
追加機能 (KEマトリックスマネジャーソフトウェアCCKMと併用した場合）
- 速い切替速度 - ローカル側のディスプレイに表示するリモート側の解像度が異なる場合でも、0.3秒以内に切替表示可能※2
- ビデオウォール表示対応 - 最大8×8（モニター64台）ビデオウォール表示により、リモートでの中央監視が容易に実現
- 詳細なスケジューリング機能 - メディアの再生日時を設定することで、作業効率やコストの改善が可能
- チャネルコネクション - レシーバーを複数のトランスミッターに接続して、画像や音声、USB、シリアルソースを個別にストリーミング可能
- 内部認証、外部認証の両方で高度なセキュリティ機能を提供 - 対応外部認証はLDAP、Active Directory、RADIUSおよびTACACS+対応
- 詳細なユーザー権限設定 - アドミニストレーターはトランスミッターへのアクセス権限を4つのモードから設定することで、ユーザー間で共同作業を行ったり、干渉を防止したりすることが可能
- KEシリーズ製品へのアクセスや操作権限をユーザーまたはグループで設定可能
- 業界標準TLSプロトコル準拠
- 最大4台のKEシリーズ製品の映像をグループ化することで、マルチディスプレイ環境の構築が可能
ハードウェア
- UHD解像度対応 - 最大3,840×2,160@30Hz(4:4:4)、24ビット色深度
- Deep Color（36ビット）対応
- インターレース対応(1080i)
- 標準HDMI解像度（640×480〜3,840×2,160@30Hz）対応
- ステレオオーディオ（スピーカー・マイクロフォン）対応
- USBバーチャルメディア対応
- HDMI 1.4a、HDCP 1.4対応
- Auto-MDIX対応 - ケーブルの種類(ストレート/クロス)を自動判別
- 8KV/15KV ESD保護および1KVサージ保護
- ファンレスデザインにより、エネルギー効率に優れ、動作音も静かな操作環境を実現
- ホットプラグ対応
- ファームウェアアップグレード対応
- ラックマウント対応 - ラックマウントキット型番2X-021G（デュアルラックマウントキット）、2X-031G（シングルラックマウントキット）を使用してラックマウントが可能
- 高画質ビデオストリーミング対応 - ATENの高度なグラフィックプロセッサー搭載で、延長距離に関わらずクリアでシャープな画像を出力可能
- ギガビットイーサネットポート接続対応
- SFPモジュール対応※1
- 工業用電源アダプター搭載 - 厳しい環境条件下でも対応（動作温度0℃〜 50℃）
管理
- イントラネットを経由してリモートからコンピューターにアクセス可能
- デュアルコンソール操作 - トランスミッター/レシーバー（ユーザーステーション）に接続されたUSBキーボード・USBマウス・モニターから同一PCの操作が可能
- レシーバー（ユーザーステーション）に搭載のOSDからトランスミッターとレシーバーの両方の設定が可能
- GUI操作対応
- EDIDエキスパート機能搭載（エミュレーション機能） - 自動/手動で適切なEDIDモードを選択可能
- オンスクリーンプレビュー（アレイモード） - 1画面に最大36台分の映像を6×6画面で表示可能
- コマンドライン対応 - アドミニストレーターはCLIまたはサードパーティーのアプリケーションを使用し、RS-232またはネットワーク経由でKEデバイス全ての制御が可能
- RS-232対応 - シリアルターミナル、タッチスクリーン、バーコードリーダー等のシリアルデバイスが接続可能
- LEDの点滅やビープ音で、デバイスの位置や識別が容易
セキュリティ
- KEを直接接続するための専用LANポート搭載 - 社内ネットワークからの分離が可能
- セキュアなデータ送信が可能 - ネットワークを介して送信する前に全てのデータを128 ビットのAES暗号化、レシーバー側で解読
- リモートログインセキュリティ
バーチャルメディア
- USBバーチャルメディアモードで、ファイル転送やOSパッチの適用、ソフトウェアのインストールや診断試験がリモートから可能
- USB 2.0 DVD/CDドライバーやUSBマスストレージ、PCハードドライブおよびISOイメージ対応
- スマートカード/CACリーダー対応
* 1対多、多対1、多対多で使用する際には、データスループットの低下を防ぐためにIGMP対応のハブをご利用ください。
※1 SFPモジュールは別売品です。対応SFPモジュール型番 - MM(550m)：2A-136G、SM(10km)：2A-137G
※2 対応する最大解像度は1,920×1,200です。また、レシーバー側の解像度を揃える必要があります。
仕様
| Function | KE8950R | KE8950T |
| コンピューター接続数 |
| ダイレクト | - | 1 |
| コンソール接続数 |
| ローカル | - | 1 |
| リモート | 1 | - |
| コンピューター側対応インターフェース | - | キーボード/マウス：USB |
| コンソール側対応インターフェース | キーボード/マウス：USB | キーボード/マウス：USB |
| コネクター |
| KVMポート | - | キーボード/マウス：USBタイプB メス×1
モニター：HDMI メス×1
スピーカー：ステレオミニジャック×1
マイク：ステレオミニジャック×1
RS-232：DB-9ピン メス×1 |
| コンソールポート | キーボード：USBタイプA メス×1
マウス：USBタイプA メス×1
モニター：HDMI メス×1
スピーカー：ステレオミニジャック×1
マイク：ステレオミニジャック×1
RS-232:DB9ピン オス×1 | キーボード：USBタイプA メス×1
マウス：USBタイプA メス×1
モニター：HDMI メス×1
スピーカー：ステレオミニジャック×1
マイク：ステレオミニジャック×1
RS-232:DB9ピン オス×1 |
| USBポート | USBタイプA メス×2 | - |
| 電源 | DC電源ジャック×1 | DC電源ジャック×1 |
| LANポート | RJ-45×1
SFPスロット×1 | RJ-45×1
SFPスロット×1 |
| スイッチ |
| OSD | プッシュボタン×1 | - |
| ビデオ | （動画）プッシュボタン×1 | - |
| グラフィック（静止画像） | プッシュボタン×1 | - |
| リセット | ピンホール型スイッチ×1 | ピンホール型スイッチ×1 |
| LED |
| 10/100/1000 Mbps | 1（10 Mbps: オレンジ / 100 Mbps: オレンジ&グリーン / 1000 Mbps: グリーン） | 1（10 Mbps: オレンジ / 100 Mbps: オレンジ&グリーン / 1000 Mbps: グリーン） |
| 電源 | ブルー×1 | ブルー×1 |
| ローカル | グリーン×1 | グリーン×1 |
| リモート | グリーン×1 | グリーン×1 |
| エミュレーション |
| キーボード/マウス | USB | USB |
| 電源入力 |
| 電源アダプター | 入力：AC100V〜240V 50/60Hz
出力：DC5V 4A
アダプター型番はサポート＆ダウンロードの「電源アダプター対応表」ページをご覧ください。
| 入力：AC100V〜240V 50/60Hz
出力：DC5V 4A
アダプター型番はサポート＆ダウンロードの「電源アダプター対応表」ページをご覧ください。
|
| 消費電力 | DC5V:5.65W:52BTU | DC5V:6.56W:35BTU |
| 解像度 | 最大3,840×2,160@30Hz | 最大3,840×2,160@30Hz |
| 動作環境 |
| 動作温度 | 0〜50℃ | 0〜50℃ |
| 保管温度 | -20〜60℃ | -20〜60℃ |
| 湿度 | 0〜95% RH、結露なきこと | 0〜95% RH、結露なきこと |
| ケース |
| ケース材料 | メタル | メタル |
| 重量 | 1.23 kg ( 2.71 lb ) | 1.10 kg ( 2.42 lb ) |
| サイズ(W×D×H) | 228×172×55 mm | 215×163×42 mm |
