トップ > 映像分配 > ビデオ分配器 > VS146

VS146 VS146 VS146 VS146 VS146
VS146 VS146 VS146 VS146 VS146
拡大画像

VS146

3G/HD/SD-SDI 6分配器

1系統のSDI入力信号を6系統に分配

  • 3G/HD/SD-SDI
  • 最大300m
  • 自動検知機能

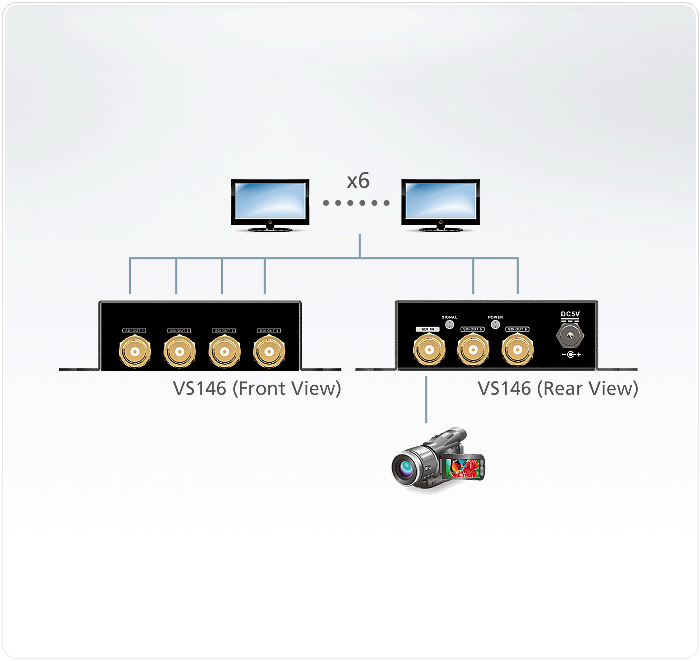

VS146　6ポート3G/HD/SD-SDI分配器は、１系統のSDI入力信号を6系統に分配して、複数のモニターにリアルタイムで表示することができます。

自動ケーブルイコライザー機能により、SD-SDI信号を最大300m延長送信できます。VS146はカスケード接続時にSDI信号をリクロックするため、長距離伝送を実現します。このため、VS146は、特に監視カメラシステム、テレビ局、デジタル映画館等、3G/HD/SD-SDI出力ポートを搭載したカメラやその他の映像機器からの出力を6台のSDI対応ディスプレイや映像プロセッサに分配出力する必要がある場合に、最適な製品です。

同梱品
  • 電源アダプター×1
  • クイックスタートガイド×1

製造元 : ATEN
価格 : 71,390円(税抜64,900円)
3G/HD/SD-SDI 6分配器
数量


特長

  • 1系統の3G/HD/SD-SDI入力信号を6系統に分配出力
  • SDI最大延長距離 - 3G-SDIは90m、HD-SDIは150m、SD-SDIは300m (RG6ケーブル使用時）
  • カスケード接続時にはSDI信号をリクロックするため、長距離伝送が可能
  • 対応SDIフォーマット
    • 　SD-SDI (SMPTE 259M、最大270Mbps)
    • 　HD-SDI (SMPTE 292M、296M、最大1.485Gbps)
    • 　3G-SDI（SMPTE 424M、425M、レベルA、B、最大2.97Gbps)
  • ビデオバンド幅 - 2.97Gbps、2.97/1.001Gbps
  • 3G/HD/SD-SDI信号自動検知機能搭載
  • LEDインジケーター - 電源とSDI信号の状態を表示
  • 固定式電源コネクターで、セキュアな通信を実現
  • 補助データは全て送信
ディスプレイ接続数
ダイレクト6
ビデオ入力
インターフェースBNC×1
インピーダンス75 Ω
最大距離ソースデバイスとの最大距離：1.8 m
ビデオ出力
インターフェースBNC×6
インピーダンス75 Ω
最大距離ディスプレイとの最大距離：
90 m(3G-SDI) / 150 m(HD-SDI) / 300m(SD-SDI)
ビデオ
対応解像度NTSC@59.96Hz、PAL@50Hz、
720p@50/59.94/60Hz、
1080i@50/59.94/60Hz、
1080p@23.97/24/25/29.97/30/50/59.94/60Hz
最大データ伝送速度2.97 Gbps
LED
信号SD：オレンジ×1
3G/HD：グリーン×1
電源オレンジ×1
電源入力
電源アダプター入力：AC100〜240V 50/60Hz
出力：DC5V 2.6A

アダプター型番はサポート＆ダウンロードの「電源アダプター対応表」ページをご覧ください。
コネクター
電源ロック式DC電源ジャック×1
消費電力DC5V:3.09WBTU
動作環境
動作温度0〜40°C
保管温度-20〜60°C
湿度20〜90%RH、結露なきこと
ケース
ケース材料メタル
重量0.32 kg ( 0.7 lb )
サイズ(W×D×H)108×139×28 mm
同梱品電源アダプター×1
クイックスタートガイド×1
